| Kod produktu | VT-WLC25 |
|---|---|
| Długość | 25m |
| Maksymalna obsługiwana długość | 225m |
| Producent | Vutlan |
| Kod produktu | VT-WLC50 |
|---|---|
| Długość | 50m |
| Maksymalna obsługiwana długość | 225m |
| Producent | Vutlan |
| CECHY SPRZĘTOWE: | |
|---|---|
| Interfejs | USB |
| KAMERA: | |
| Przetwornik obrazu | 1/4" Color CMOS H62 |
| Rozdzielczość | 1 Megapixel (640 x 480) |
| Minimalne oświetlenie | 0.01 Lux @ F1.2 |
| OBRAZ KAMERY: | |
| Kompresja wideo | MJPEG |
| Ilość klatek na sekundę, rozdzielczość |
Maks. 20 klatek/s w 640x480 (VGA), Maks. 20 klatek/s w 320x240 (QVGA) |
| Transmisje strumieniowe wideo | Możliwość dostosowania ilości klatek na sekundę |
| OGÓLNE: | |
| Długość przewodu | 5m |
| Środowisko pracy | 0°C∼ 40°C (Humidity 0% RH∼ 80% RH) |
| Waga | 550g |
| Napięcie znamionowe | 12V |
|---|---|
| Pamięć | 64bit |
| Częstotliwość sygnału | 125 kHz |
| Standard | EM4100 |
| Waga | 7g |
| Wymiary (SWH) | 86 x 59 x 1 mm |
| Wejście zasilania |
12V DC, 1A |
|---|---|
| Wejście | RJ-12 / RJ-11 |
| Pobór mocy | 100 mW |
| Dopuszczalna temperatura pracy | -10°C ÷ 80°C |
| Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
| Waga netto | 150g |
| Wymiary | 68 × 47 x 26 mm |
| Maksymalna odległość | 50m |
| Specyfikacja techniczna | |
|---|---|
| Podłączenie | gniazda bezpotencjałowe |
| Inne cechy | |
| Skład zestawu |
czujnik magnetyczny, cztery śrubki M3 12.5mm, 2x dwustronna naklejka |
| Maksymalna odległość | 500m |
| Pobór | 6W |
| Wymiary (SWH) | Dwa kompaktowe urządzenia o wymiarach 60×18×18mm |

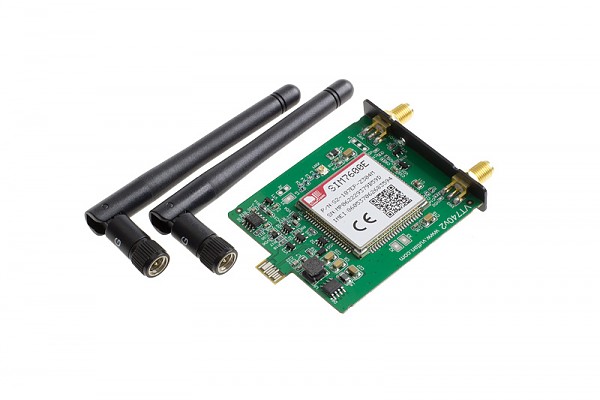

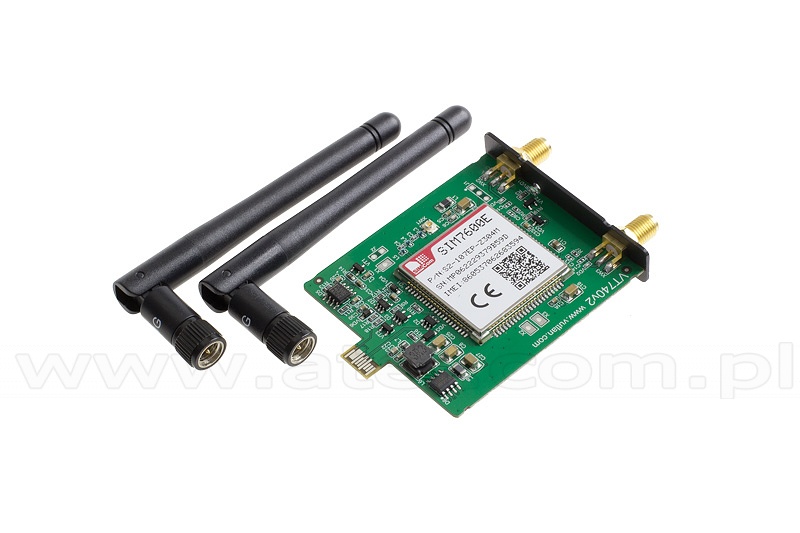

Modem dedykowany dla jednostek:
oraz starszych jednostek
Moduł umożliwia wysłanie SMS o stanie systemu / alarmach oraz dostęp do Internetu poprzez sieć LTE.
Funkcja GPS służy do synchronizacji czasu wg. położenia geograficznego.
Anteny w zestawie.
| Specyfikacja techniczna | |
|---|---|
| Max. ilość czujników analogowych | 8 |
| Ilość gniazd CAN |
2 (1 wejście, 1 wyjście) |
| Max. odległość od jednostki głównej | 225m |
| Max. odległość sensorów od modułu | 50-150 (w zależności od typu czujnika) |
| Inne cechy | |
| Instalacja |
W dolnej części obudowy znajdują się otwory Ø 5 mm do mocowania modułu, w odległości 50 mm i 89 mm od środka. Kabel jest podłączony do złącza na bocznej ściance. |
| Podłączenie | Możliwość podłączenia za pomocą kabla RJ-12 do wejścia CAN jednostki sterującej lub innego czujnika CAN. Moduł zostaje wykryty automatycznie przy pierwszym podłączeniu. |
| Skład zestawu |
Moduł, CAN kabel RJ-12 (2m), śrubki 3,5×16mm |
| Waga | 0.6 kg |
| Wymiary (SWH) | 110×68×40 mm |
| Specyfikacja techniczna | |
|---|---|
| Max. ilość styków bezpotencjałowych | 32 - 64 |
| Wyjścia styków | 3.5 mm |
| Ilość gniazd CAN |
2 (1 wejście, 1 wyjście) |
| Maksymalna odległość styków | 500m |
| Inne cechy | |
| Podłączenie | Możliwość podłączenia za pomocą kabla RJ-12 do wejścia CAN jednostki sterującej lub innego czujnika CAN. Moduł zostaje wykryty automatycznie przy pierwszym podłączeniu. |
| Skład zestawu |
Moduł, 3-parowy ekranowany kabel sieciowy RJ-12, 2 m dł., 2 śruby M6, łącznik, wtyki. |
| Waga | 0.5 kg |
| Wymiary (SWH) | 215×40×40mm |
