Przewody koncentryczneYAP RG-59 +2X05

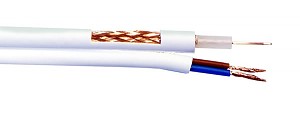

Przewód koncentryczny YAp RG59 + 2 żyły zasilające/sterujące, 100 m

YAp 75-0,59/3,7 + 2x0,5 jest kablem koncentrycznym 75Ω zintegrowanym z żyłami zasilającymi/sterującymi o konstrukcji ósemkowej, przeznaczonym głównie do zastosowania w instalacjach telewizji przemysłowej.
Wykonany z PVC uodpornionego na działanie promieni słonecznych, kabel przeznaczony do pracy w otoczeniu wilgotności względnej powietrza do 100% oraz w temperaturze od -30C do +70C.
Parametry części współosiowej
Żyła wewnętrzna 0,59 mm/drut miedziany (Cu)
Dielektryk 3,70 mm/ PE
Ekran oplot miedziany (Cu) 90%
Powłoka zewnętrzna 6 mm/PVC/biała
Impedancja 75 ± 3 Ω
Pojemność jednostkowa 67 ± 3 pF/m
Skuteczność ekranowania >65dB (100-900MHz)
Rezystancja żyły wewnętrznej 46 Ω/km
Minimalny promień zgięcia w instalacjach wewnętrznych > 5x średnica przewodu
Tłumienie [dB/100m] 7,6 (50MHz),
10,9 (100MHz),
15,5 (200MHz),
23,1 (450MHz),
25,9 (500MHz),
32,6 (800MHz),
36,5 (1000MHz),
42,0 (1300MHz)
Waga 7,5 kg
Parametry części sterowniczej
Żyły wewnętrzne 2 x linka miedziana (Cu)
Przekrój znamionowy żył sterowniczych 0,50 mm/miedziane,
wielodrutowe
Powłoka zewnętrzna 5 mm/PVC/biała

PRZEWODY 75Ω
Cena netto: 156,00 PLN  Jednostka: 100m  Stawka VAT: 23%
Minimalna ilość zamówienia: 1 x 100m
Ilość sztuk w najmniejszym opakowaniu zbiorczym: 1 x 100m
x 100m
