żyła wewnętrzna | 7x0,75 Cu/linka |
---|---|
dielektryk |
7,2mm, pianka PE |
powłoka zewnętrzna | 10,3mm/PVC/czarna |
impedancja | 50Ω |
pojemność jednostkowa | 98 ± 2 pF/m |
tłumienność |
10 MHz - 1,7 dB/100m, 50 MHz - 4,6 dB/100m, 100 MHz - 6,7 dB/100m, 230 MHz - 9,8 dB/100m, 470 MHz - 15,3 dB/100m, 860 MHz - 22,3 dB/100m, 1000 MHz - 24,5 dB/100m, 1500 MHz - 31,3 dB/100m, 2000 MHz - 36,5 dB/100m |
Żyła wewnętrzna | 1,1mm/linka miedziana (Cu) |
---|---|
Dielektryk | 2,9mm/Spieniony fizycznie PE |
Ekran | Folia Cu-Al-PET |
Oplot | 94% CuCa |
Powłoka zewnętrzna | 4,95mm/PVC/czarna |
Impedancja | 50 ± 2 Ω |
Współczynnik skrócenia fali | 78 % |
Pojemność jednostkowa | 82 ± 2 pF/m |
Rezystancja dla prądu stałego - żyła wew. | 38 Ω/km |
Rezystancja dla prądu stałego - żyła zew. | 19 Ω/km |
Skuteczność ekranowania | > 85 dB |
Tłumienie [dB/100m] |
8,2 (50MHz), 11,1 (100MHz), 16,3 (230MHz), 24,8 (470MHz), 38,2 (860MHz), 42,9 (1000MHz), 48,9 (1350MHz), 55,1 (1750MHz), 59,6 (2050MHz) |

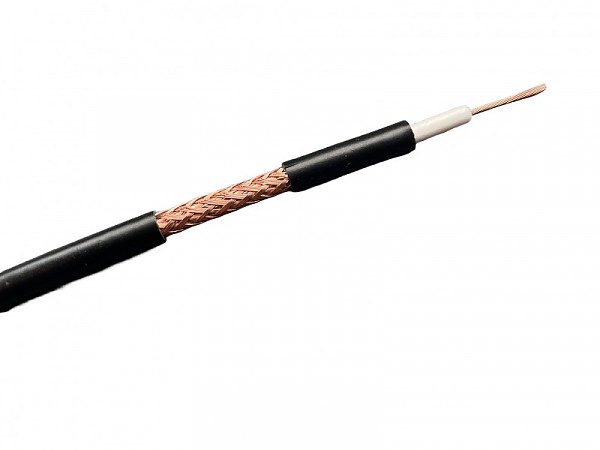

żyła wewnętrzna | 7x0,16 Cu/linka |
---|---|
dielektryk |
1,6mm, pianka PE |
ekran | 96x0,1 Cu |
powłoka zewnętrzna | 2,90mm/PVC/czarna |
impedancja | 50Ω |
pojemność jednostkowa | 100 ± 2 pF/m |
tłumienność |
50 MHz - 18,0 dB/100m, 200 MHz - 37,2 dB/100m, 400 MHz - 53,2 dB/100m, 600 MHz - 64,3 dB/100m, 800 MHz - 79,2 dB/100m |

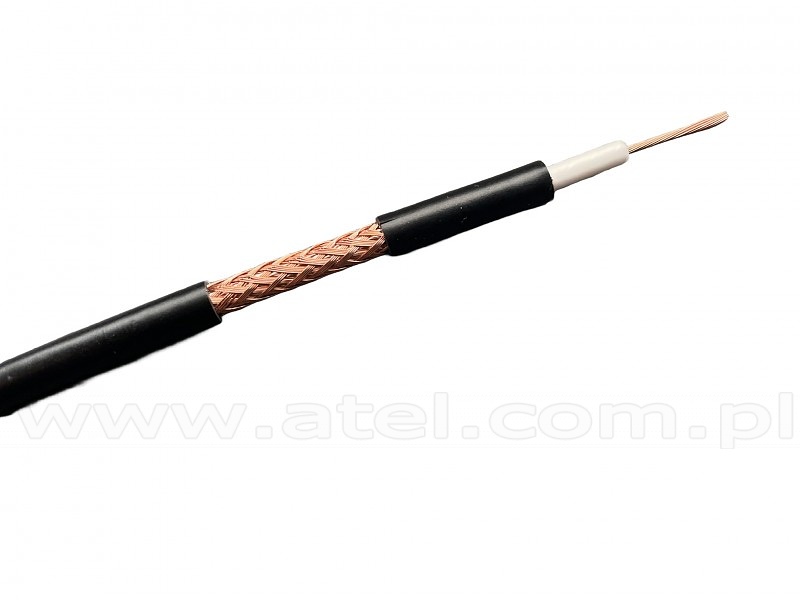

żyła wewnętrzna | 19x0,18 Cu/linka |
---|---|
dielektryk |
3,0mm, pianka PE |
ekran | 112x0,1 Cu |
powłoka zewnętrzna | 5,0mm/PVC/czarna |
impedancja | 50Ω |
pojemność jednostkowa | 100 ± 2 pF/m |
tłumienność |
50 MHz - 10,9 dB/100m, 200 MHz - 23,0 dB/100m, 400 MHz - 33,8 dB/100m, 600 MHz - 42,5 dB/100m, 800 MHz - 47,8 dB/100m, 1000 MHz - 51,9 dB/100m |

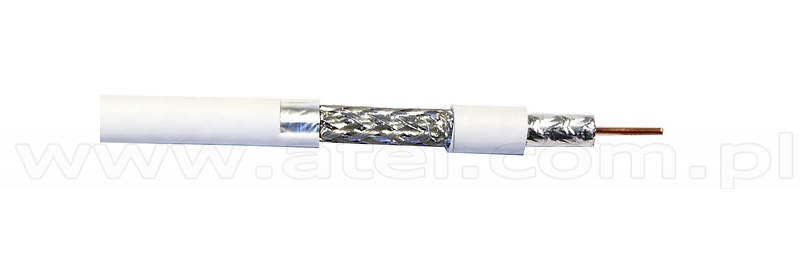

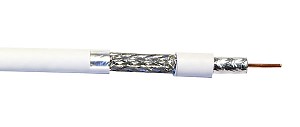

żyła wewnętrzna | 1,13 mm/drut miedziany (Cu) |
---|---|
dielektryk | 4,8 mm/Spieniony fizycznie PE |
ekran | Folia Al-Pet + oplot 90% + folia Al-Pet |
oplot | 90% |
powłoka zewnętrzna | 7 mm/PVC/biała |
tłumienność |
50 MHz - 4,1 dB/100m, 100 MHz - 5,5 dB/100m, 200 MHz - 8,1 dB/100m, 450 MHz - 11,9 dB/100m, 860 MHz - 17,1 dB/100m, 1000 MHz - 18,5 dB/100m, 1350 MHz - 21,9 dB/100m, 1750 MHz - 25,3 dB/100m, 2150 MHz - 27,9 dB/100m, 3000 MHz - 34,7 dB/100m |
żyła wewnętrzna | 1,63 mm/drut miedziany (Cu) |
---|---|
dielektryk | 7,11 mm/Spieniony fizycznie PE |
ekran | Folia Al-Pet + oplot 60% + klejona folia Al-Pet |
powłoka zewnętrzna | 10,1 mm/PE/czarna + zabezpieczenie żelem |
tłumienność |
50 MHz - 3,1 dB/100m, 100 MHz - 4,3 dB/100m, 200 MHz - 6,1 dB/100m, 450 MHz - 9,1 dB/100m, 860 MHz - 12,9 dB/100m, 1000 MHz - 14,3 dB/100m, 1350 MHz - 17,1 dB/100m, 1750 MHz - 20,1 dB/100m, 2150 MHz - 23,0 dB/100m, 2400MHz - 24,5 dB/100m, 3000 MHz - 37,3 dB/100m |
żyła wewnętrzna | 1,02 mm/drut miedziany (Cu) |
---|---|
dielektryk | 4,7 mm |
ekran | Folia Al-PES |
oplot | 64x0,12 Al |
powłoka zewnętrzna | 6,8 mm/PVC |
impedancja | 75Ω |
pojemność jednostkowa | 52 ± 2 pF/m |
straty odbiciowe |
1-1000 MHz - >23dB, 1000-3000 MHz - >20dB |
skuteczność ekranowania | 1-1000MHz - >90dB |
tłumienność |
5 MHz - 1,7 dB/100m, 50 MHz - 5,0 dB/100m, 200 MHz - 8,7 dB/100m, 400 MHz - 12,8 dB/100m, 800 MHz - 18,0 dB/100m, 1000 MHz - 19,8 dB/100m, 1350 MHz - 23,8 dB/100m, 1750 MHz - 28,0 dB/100m, 2150 MHz - 31,4 dB/100m, 3000 MHz - 38,0 dB/100m |
żyła wewnętrzna | 1,02 mm/drut miedziany (Cu) |
---|---|
dielektryk | 4,7 mm |
ekran | Folia Al-PES |
oplot | 64x0,12 Al |
powłoka zewnętrzna | 6,8 mm/LSOH |
impedancja | 75Ω |
pojemność jednostkowa | 52 ± 2 pF/m |
straty odbiciowe |
1-1000 MHz - >23dB, 1000-3000 MHz - >20dB |
skuteczność ekranowania | 1-1000MHz - >90dB |
tłumienność |
5 MHz - 1,7 dB/100m, 50 MHz - 5,0 dB/100m, 200 MHz - 8,7 dB/100m, 400 MHz - 12,8 dB/100m, 800 MHz - 18,0 dB/100m, 1000 MHz - 19,8 dB/100m, 1350 MHz - 23,8 dB/100m, 1750 MHz - 28,0 dB/100m, 2150 MHz - 31,4 dB/100m, 3000 MHz - 38,0 dB/100m |
żyła wewnętrzna | 1,02 mm/drut miedziany (Cu) |
---|---|
dielektryk | 4,7 mm |
ekran | Folia Al-PES |
oplot | 64x0,12 Al |
powłoka zewnętrzna | 6,8 mm/PVC |
impedancja | 75Ω |
pojemność jednostkowa | 52 ± 2 pF/m |
straty odbiciowe |
1-1000 MHz - >23dB, 1000-3000 MHz - >20dB |
skuteczność ekranowania | 1-1000MHz - >90dB |
tłumienność |
5 MHz - 1,7 dB/100m, 50 MHz - 5,0 dB/100m, 200 MHz - 8,7 dB/100m, 400 MHz - 12,8 dB/100m, 800 MHz - 18,0 dB/100m, 1000 MHz - 19,8 dB/100m, 1350 MHz - 23,8 dB/100m, 1750 MHz - 28,0 dB/100m, 2150 MHz - 31,4 dB/100m, 3000 MHz - 38,0 dB/100m |

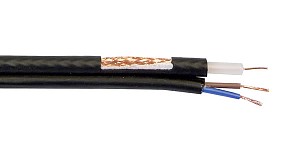

Parametry części współosiowej | |
---|---|
Żyła wewnętrzna | 0,59 mm/drut miedziany (Cu) |
Dielektryk | 3,70 mm/PE |
Ekran | oplot miedziany (Cu) 90% |
Powłoka zewnętrzna | PE + żel 6 mm/czarna |
Impedancja | 75 ± 3 Ω |
Pojemność jednostkowa | 67 ± 3 pF/m |
Skuteczność ekranowania | >65dB (100-900MHz) |
Rezystancja żyły wewnętrznej | 46 Ω/km |
Minimalny promień zgięcia w instalacjach wewnętrznych | >5x średnica przewodu |
Tłumienie [dB/100m] |
7,6 (50MHz), 10,9 (100MHz), 15,5 (200MHz), 23,1 (450MHz), 25,9 (500MHz), 32,6 (800MHz), 36,5 (1000MHz), 42,0 (1300MHz) |
Parametry części sterowniczej | |
Żyły wewnętrzne | 2 x linka miedziana (Cu) |
Przekrój znamionowy żył sterowniczych |
0,75 mm2/miedziane, wielodrutowe |
Powłoka zewnętrzna | 5mm/PVC/czarna |
Parametry części współosiowej | |
---|---|
Żyła wewnętrzna | 0,59 mm/drut miedziany (Cu) |
Dielektryk | 3,70 mm/ PE |
Ekran | oplot miedziany (Cu) 90% |
Powłoka zewnętrzna | 6 mm/PVC/biała |
Impedancja | 75 ± 3 Ω |
Pojemność jednostkowa | 67 ± 3 pF/m |
Skuteczność ekranowania | >65dB (100-900MHz) |
Rezystancja żyły wewnętrznej | 46 Ω/km |
Minimalny promień zgięcia w instalacjach wewnętrznych | > 5x średnica przewodu |
Tłumienie [dB/100m] |
7,6 (50MHz), 10,9 (100MHz), 15,5 (200MHz), 23,1 (450MHz), 25,9 (500MHz), 32,6 (800MHz), 36,5 (1000MHz), 42,0 (1300MHz) |
Waga | 7,5 kg |
Parametry części sterowniczej | |
Żyły wewnętrzne | 2 x linka miedziana (Cu) |
Przekrój znamionowy żył sterowniczych |
0,750 mm/miedziane, wielodrutowe |
Powłoka zewnętrzna | 5 mm/PVC/biała |

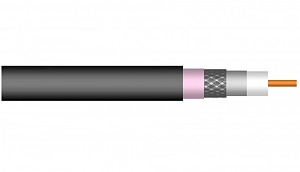

żyła wewnętrzna | 2,71 mm /drut miedziany (Cu) |
---|---|
dielektryk | 7,25 mm/ Spieniony fizycznie PE |
ekran | Folia miedziana |
oplot | 54% z drutów miedzianych |
powłoka zewnętrzna | 10,3 mm/PE/czarna |
żyła wewnętrzna | 1,35 mm (7x0,45 mm)/linka miedziana (Cu) |
---|---|
dielektryk | 3,60 mm/Spieniony fizycznie PE |
ekran | Folia Cu-Al-PET |
oplot | 60% oplot z drutów CuCA |
powłoka zewnętrzna |
5,4 mm/PE/czarna, odporna na UV |
Tłumienność przy 20°C [dB/100m] | |
1 MHz | 0,9 |
10 MHz | 2,8 |
100 MHz | 8,9 |
200 MHz | 12,7 |
800 MHz | 25,8 |
1000 MHz | 29,1 |
1600 MHz | 39,9 |
2000 MHz | 41,8 |
3000 MHz | 51,7 |
5200 MHz | 69,6 |
5800 MHz | 74,1 |
żyła wewnętrzna | 1,35 mm (7x0,45 mm)/linka miedziana (Cu) |
---|---|
dielektryk | 3,60 mm/Spieniony fizycznie PE |
ekran | Folia Cu-Al-PET |
oplot | 60% oplot z drutów CuCA |
powłoka zewnętrzna |
5,4 mm/PE/czarna, odporna na UV |
Tłumienność przy 20°C [dB/100m] | |
1 MHz | 0,9 |
10 MHz | 2,8 |
100 MHz | 8,9 |
200 MHz | 12,7 |
800 MHz | 25,8 |
1000 MHz | 29,1 |
1600 MHz | 39,9 |
2000 MHz | 41,8 |
3000 MHz | 51,7 |
5200 MHz | 69,6 |
5800 MHz | 74,1 |
żyła wewnętrzna |
7x0,45 mm, linka miedziana (Cu) |
---|---|
dielektryk | 3,60 mm/Spieniony fizycznie PE |
ekran | Podwójna Folia Al |
oplot |
96x0,12Cu, min. 79% |
powłoka zewnętrzna | 5,4 mm/PE |
Tłumienność przy 20°C [dB/100m] | |
5 MHz | 1,8 |
50 MHz | 6,8 |
200 MHz | 12,5 |
400 MHz | 17,8 |
800 MHz | 26 |
1000 MHz | 29,6 |
1350 MHz | 34,7 |
1750 MHz | 40 |
2150 MHz | 44,5 |
3000 MHz | 53,2 |
Straty odbiciowe [dB] | |
5-30 MHz | >22 |
30-470 MHz | >20 |
470-1000 MHz | >18 |
1000-2150 MHz | >18 |
żyła wewnętrzna |
7x0,45 mm, linka miedziana (Cu) |
---|---|
dielektryk | 3,60 mm/Spieniony fizycznie PE |
ekran | Podwójna Folia Al |
oplot |
96x0,12Cu, min. 79% |
powłoka zewnętrzna | 5,4 mm/LSOH |
Tłumienność przy 20°C [dB/100m] | |
5 MHz | 1,8 |
50 MHz | 6,8 |
200 MHz | 12,5 |
400 MHz | 17,8 |
800 MHz | 26 |
1000 MHz | 29,6 |
1350 MHz | 34,7 |
1750 MHz | 40 |
2150 MHz | 44,5 |
3000 MHz | 53,2 |
Straty odbiciowe [dB] | |
5-30 MHz | >22 |
30-470 MHz | >20 |
470-1000 MHz | >18 |
1000-2150 MHz | >18 |
żyła wewnętrzna |
7x0,45 mm, linka miedziana (Cu) |
---|---|
dielektryk | 3,60 mm/Spieniony fizycznie PE |
ekran | Podwójna Folia Al |
oplot |
96x0,12Cu, min. 79% |
powłoka zewnętrzna | 5,4 mm/PE |
Tłumienność przy 20°C [dB/100m] | |
5 MHz | 1,8 |
50 MHz | 6,8 |
200 MHz | 12,5 |
400 MHz | 17,8 |
800 MHz | 26 |
1000 MHz | 29,6 |
1350 MHz | 34,7 |
1750 MHz | 40 |
2150 MHz | 44,5 |
3000 MHz | 53,2 |
Straty odbiciowe [dB] | |
5-30 MHz | >22 |
30-470 MHz | >20 |
470-1000 MHz | >18 |
1000-2150 MHz | >18 |
Żyła wewnętrzna | 2,74 mm/aluminium z miedzianym płaszczem (CCA) |
---|---|
Dielektryk | 7,24 mm/Spieniony fizycznie PE |
Ekran | Folia Al-PET klejona do dielektyka |
Oplot | Al |
Powłoka zewnętrzna | 10,3 mm/PE/czarna |
Tłumienność: | |
30 MHz |
2,2 dB/100m, |
150 MHz |
5 dB/100m, |
220 MHz |
6,1 dB/100m, |
450 MHz |
8,9 dB/100m, |
900 MHz |
12,8 dB/100m, |
1800 MHz |
18,6 dB/100m, |
2500 MHz |
22,2 dB/100m, |
5200 MHz |
33,6 dB/100m, |
5800 MHz | 35,5 dB/100m |
żyła wewnętrzna | 1,40mm/drut miedziany (Cu) |
---|---|
dielektryk | 3,80mm/Spieniony fizycznie PE |
ekran | Folia Al-PET-Al |
oplot | 80% |
powłoka zewnętrzna | 6,1mm +/-0,10 PE/czarna |
tłumienność |
30 MHz - 4,2 dB/100m, 50 MHz - 5,4 dB/100m, 150 MHz - 9,2 dB/100m, 220 MHz - 11,2 dB/100m, 450 MHz - 16,2 dB/100m, 900 MHz - 23,3 dB/100m, 1500 MHz - 30,7 dB/100m, 1800 MHz - 33,9 dB/100m, 2000 MHz - 35,9 dB/100m, 2500 MHz - 40,6 dB/100m, 5800 MHz - 65,2 dB/100m |
